CameraLink通信接口的一般定义

作者: 来源: 日期:2017-8-14 12:41:55 人气:709 评论:0 标签:CameraLink
CameraLink是从Channel link技术上发展而来的,基于视频应用发展而来的通信接口,在机器视觉系统中广泛应用。
2000年10月美国NI、摄像头供应商和其他图像采集公司联合推出了CameraLink协议,CameraLink协议是一个工业高速串口数据
和连接标准,旨简化图像采集接口,方便高速数字相机和数据采集卡的连接。

CameraLink_01
CameraLink_04
CameraLink_02
接口配置: Camera Link的接口有三种配置Base、Medium、Full,主要是解决数据传输量的问题,这为不同速度的相机提供了适
合的配置和连接方式。
1、Base
Base占用3个端口,(一个Channel Link芯片包含3个端口)、1个Channel Link芯片,24bit 视频数据。
一个Base使用一个连接口。如果使用2个一样的Base接口,就成为双Base接口。最大传输速度:2.0Gb/S @ 85MHZ
2、Medium
Medium = 1 Base +1 Channel Link 基本单元 , 最大传输速度:4.8Gb/S @ 85MHZ
3、Full
Full = 1 Base + 2 Channel Link 基本单元, 最大传输速度:5.4Gb/S @ 85MHZ
CameraLink_03
CameraLink_05

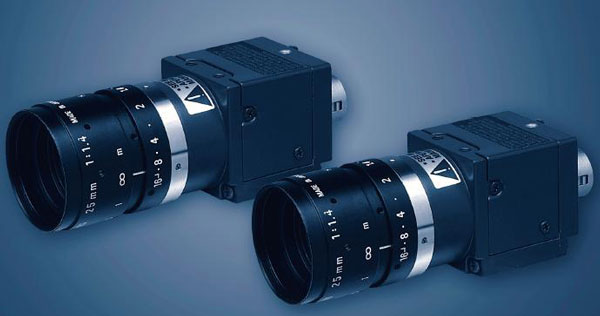

常见的Camera Link接口照相机
CameraLink_06

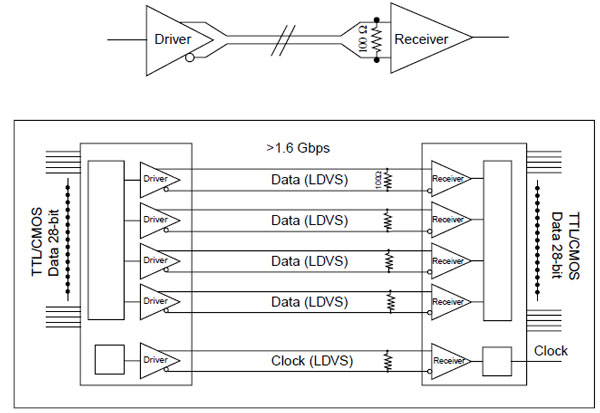

Camera Link接口技术原理


CameraLink_07

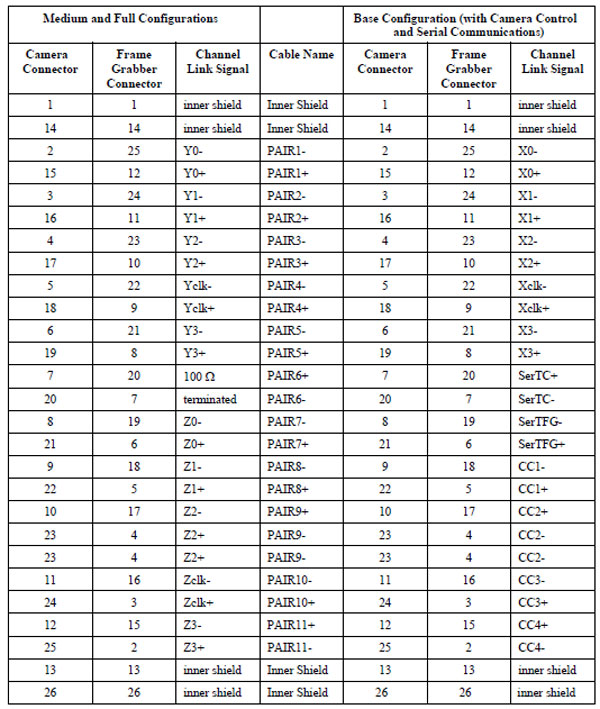

Camera Link接口MDR-26连接器针脚定义
