德律TR7500首件确认功能 1.CAD检查
目的:使操作人员可以快速找到沒測的元件和CAD有遺漏的元件
操作
Main Menu-----Utilities------First Board Check-------Check CAD

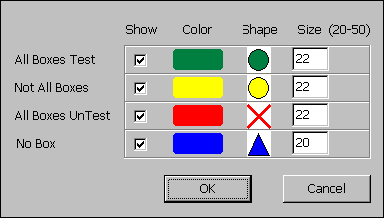

設定是否顯示, 顏色, 形狀, 標示的大小
All Boxes Test : 所有檢測框都有測的元件
Not All Boxes: 有一個或一個以上的檢測框沒測的元件
All Boxes UnTest: 所有的檢測框都沒測的元件
No Box: 沒有檢測框的元件

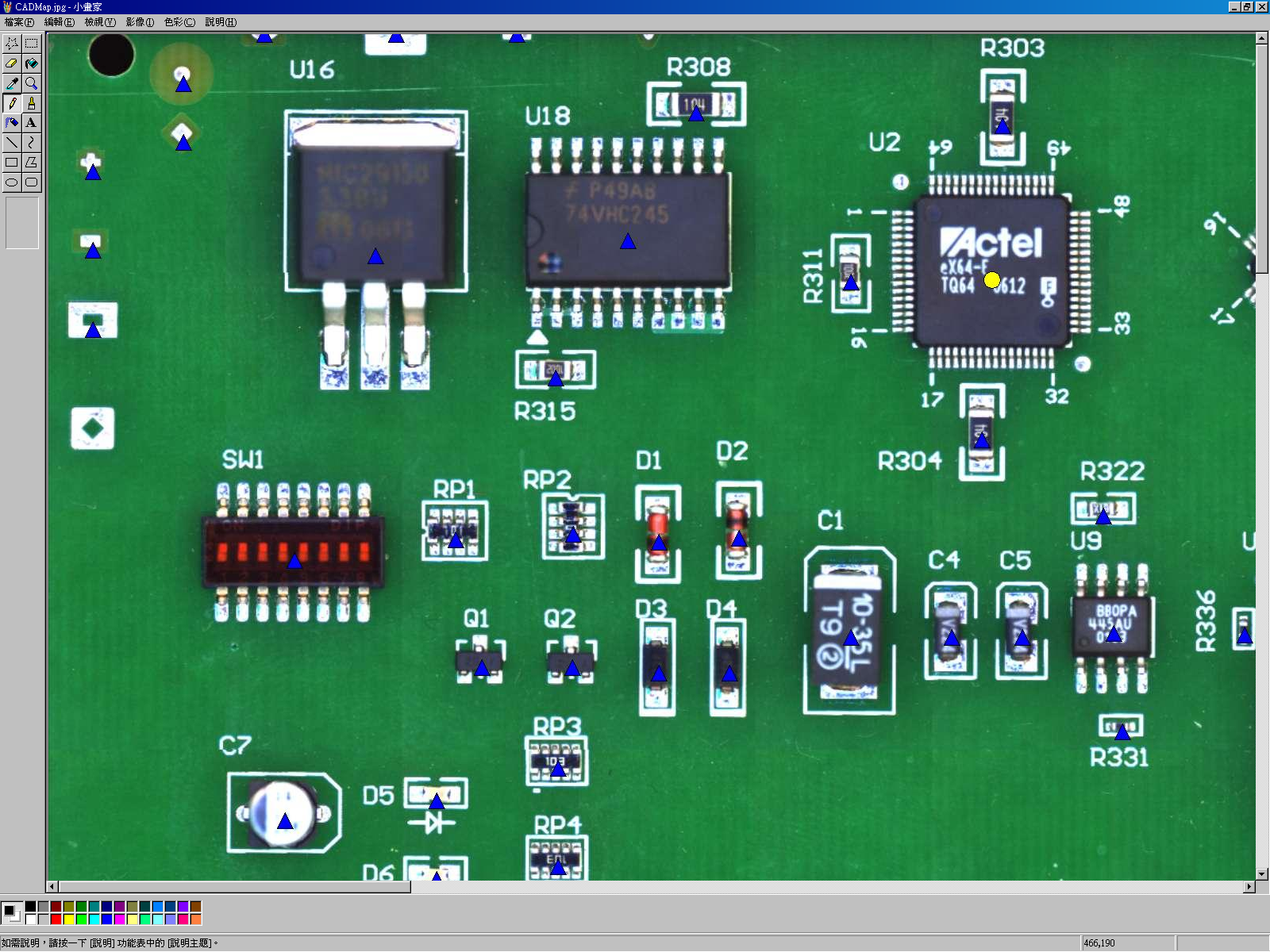

結果顯示
會開出小畫家顯示結果
德律TR7500首件确认功能 1.极性检查
1, 目的:使user可以有極性的檢測框
2, 操作
2.1 Main Menu-----Utilities------First Board Check------Check Polarity
2.2 程式會自動針對algorithm為MISSING_POLARITY或FailString為POLARITY的檢測框做0,90,180,270角度旋轉後的檢查, 必要時系統會自動取像

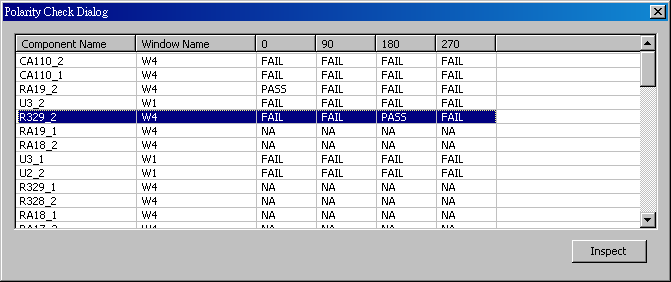

2.3 Report 各檢測框各角度的檢測結果
2.3.1 欄位0, 90, 180, 270表示此檢測框旋轉各角度後的檢測結果
2.3.2 NA表沒有檢測
2.3.3 在Train Dialog點選每一行, 會移至那個檢測框所在的Fov
2.3.4 按右下角的檢測可針對所選的檢測框單獨檢測
