TRI德律AOI软体条码使用教程

作者: 来源: 日期:2016-9-14 10:13:44 人气:721 评论:0 标签:德律AOI软体条码使用教程

1. 目的

利用软体Barcode进行条码读取,本功能是以摄影机撷取条码影像后,以软件方式进行解码,可以读取的条形码种类为一维条码、DataMatrix及QR Code,可选择整片电路板只读取一个条形码或对于多连板上每一小板读取个别的条形码,系统会在检测前先读取条形码。

2. 操作方法

2.1 将待测试板放入轨道并点击人机界面的“开始测试”按钮。

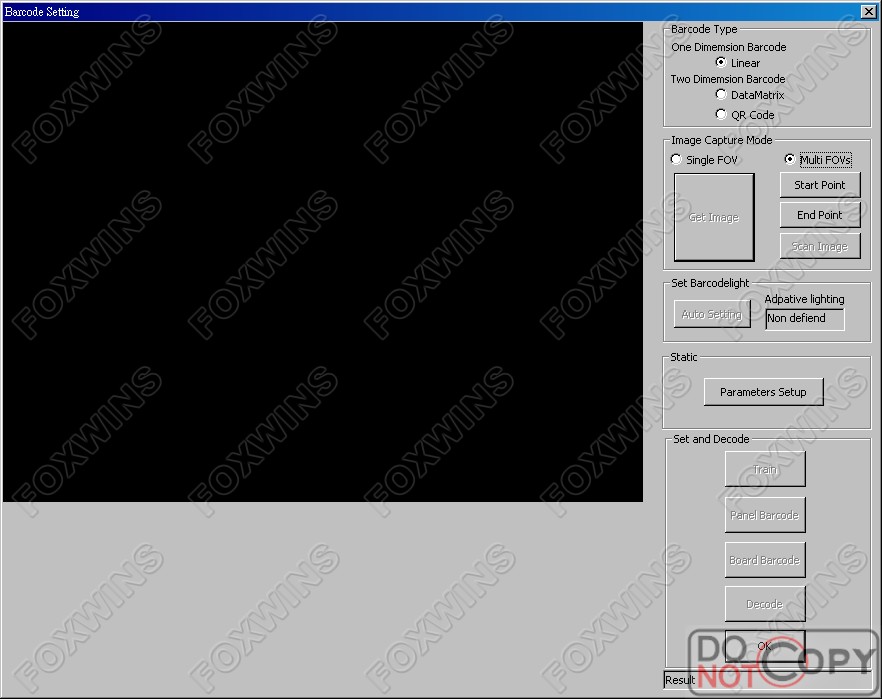

2.2 打开主程序,选择Parameter下的Software Barcode,弹出设定窗口:


2.3 在[Barcode Type]字段中选取条形码种类。

2.3.1 若条形码的大小在一个FOV范围内,点选[Single FOV],

点选[Single FOV]后,按下[Get Image]按钮:


移动摄影机至条码位置(若多连版则移动到 1号板上的条形码位置),调整选择框后按下[OK]按钮取像:


2.3.2若条码的大小超出一个FOV范围的话,点选[Multi FOVs],

按下[Start Point]按钮:

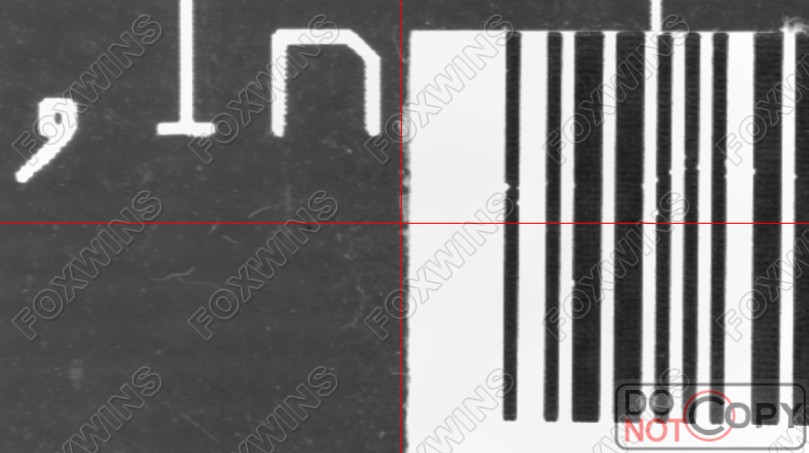

移动摄影机至条码的右端点位置,按下[OK]按钮取像:


按下[End Point]钮

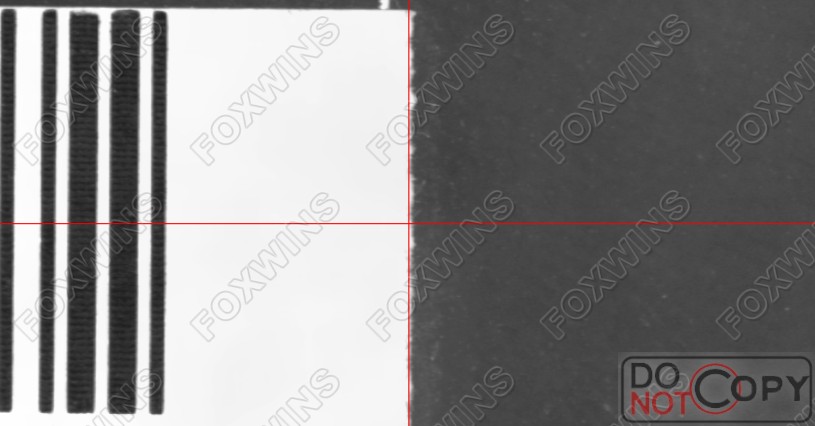

移动摄影机至条码的左端点位置,按下[OK]按钮取像:


2.4 按下[Scan Image]按钮扫描取像并拼图。

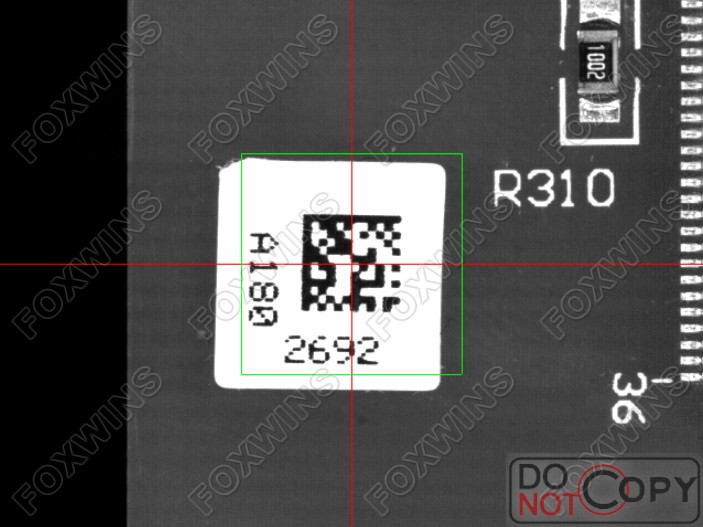

2.4.1 Single Fov成像效果图

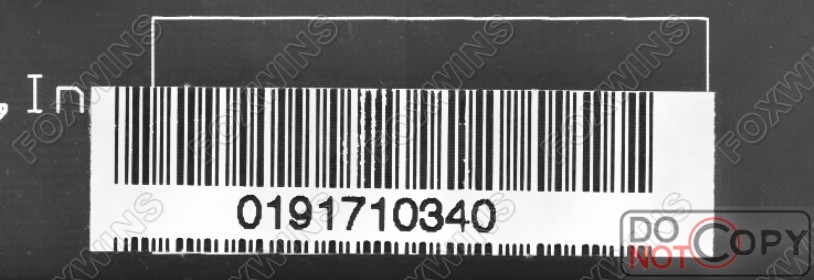

2.4.2 Multi Fovs成像效果图

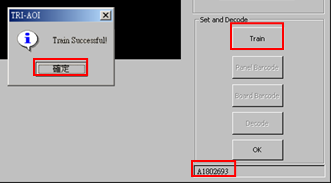

2.5按下[Train],对撷取的影像进行解码动作:


解码成功会在右下角显示被解码的条码号码:


     点击右下方的[OK]按钮,软体条码设定完成。

2. 使用说明

3.1 若此条形码为整片板子上需要读取的单一条形码,点选[Panel Barcode]:


若这片电路板为多连板,且多连板上每一条形码都需要个别读取时,点选[Board Barcode]:


3.2 按下[Decode]钮解碼时系统会根据设定所要读取的条形码数目,对于所有条形码取像并进行译码的动作,需确认所有的条形码都可被正确解碼方可使用该功能。

感谢学习苏州富鸿威收集整理的关于德律AOI TR7500 TR7500DT 设备的软体条码的操作教程,有问题可以联系微信号:13914086660  缪先生
