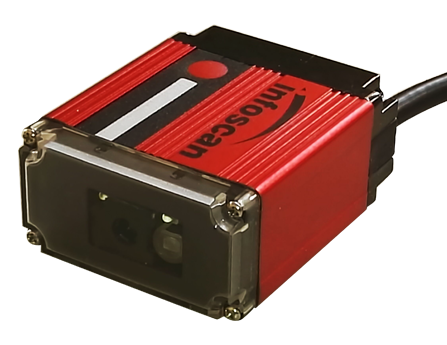

infoscan FS56N 标准型二维阅读设备

一、产品概述

FS56N是infoscan系列产品中基于自动化产线应用的固定式二维阅读器。国际领先的影像式扫描技术，配合专业的传感器以及先进的图像处理与解码软件，FS56N可快速识读各类标准的一维、二维条码以及OCR字符，并且具备DPM识读能力，尤其适合电子制造、机械制造、光伏产业、食品生产等自动化应用。

二、 产品特点

● 移动读码性能优异

可迅速识读所有标准的一维、二维条码以及OCR字符；即使面对轻微污损或者打印扭曲的条码亦可通过内置的模糊处理技术进行译码补正，因而更加适合实际应用中的条码标签识读；高效稳定的阅读性能，保证了阅读器在客户现场工作的长期稳定性；移动阅读性能优越，能够满足大多数自动化产线应用的速度要求；

● 多种触发方式设计

基于独立应用设计理念，可使用光电传感器触发，SFIS软件指令触发，外接开关触发或者设置成感应模式自动触发，极大地方便了设备在各种环境下的使用和集成；

● 扫描配置灵活简单

采用面扫描方式，对标签的摆放位置没有方向性要求，因此非常适合自主阅读的环境；配合设置标签的使用，可以在极短的时间内完成对大批量阅读器的功能设置，方便了客户的现场应用；

● 多种型号可选

为了确保在应用现场阅读器能够达到最佳的使用效果，FS56N有多款性能可供选择，从高密度阅读要求到长距离阅读要求，从标准接口到特殊接口等，总有一款适合您的需要。

三、 应用场景

分拣/物料配送、SMT产线、组装产线、自动化检测、流水线数据搜集、机器人配套、喷码与打码配套等。

性能

阅读传感器： 838×640 影像式传感器

照明红光： 617nm

瞄准线： 绿色LED：528nm 激光：650nm

旋转角度： 360°

视角： 仰角: ±45度, 斜角:±65度

环境光： 完全黑暗到10,000lux（全日光情况下）

接口： USB，RS232

码制支持

二维码： Aztec Code, Data Matrix, QR Code, Micro QR Code, MaxiCode, Han Xin Code

堆叠码： PDF417, MicroPDF417, GS1 Composite

一维码： UPC/EAN/JAN, GS1 DataBar, Code 39, Code 128, Code 32, Code 93, Codabar/NW7, Interleaved 2 of 5,Code 2 of 5, Matrix 2 of 5, MSI, Telepen, Trioptic, China Post

邮政码： Intelligent Mail Barcode, Postal-4i, Australian Post, British Post, Postnet(US),Planet Code，BPO 4 State,Canadian Post,Japanese Post, KIX(Netherlands) Post

OCR（选项）： OCR-A and OCR-B, E13B(MICR)

电气特性

工作电压： 5VDC±5%

工作电流： 276 mA (手动触发)：142 mA (感应模式)：90 pA (休眠模式）

输入/输出

触发器输入： NPN 或 PNP

输出： 1路（标准型）或 3路（扩展附件）

外形尺寸

长×宽×高： 62 mm×50mm×27mm

重量： 约190克（不含通讯线缆）

环境参数

工作温度： -25℃~50℃

存储温度： -25℃~70℃

湿度： 0-95%@50℃无凝结

密封防护等级： 能抵御灰尘和水滴的侵入

安全认证

FCC、CE、ROHS

产品保修期： 18个月
